Automatisk dobbeltsidet etiketteringsmaskine

Introduktion

Dobbeltsidet etiketteringsmaskine er bredt velegnet til fødevarer, kosmetik, farmaceutiske, pesticider og andre industrier. Det er enkelt og dobbelt sidemærkning til flad, firkantet og rund flaske. Automatisk styret af computer (PLC) nem betjening. Det kan nemt ændre specifikationer. Det vedtager servomotor, opnået lukket sløjfekontrol lav fejlfunktionsrate. Høj effektivitet. Hurtig hastighed.

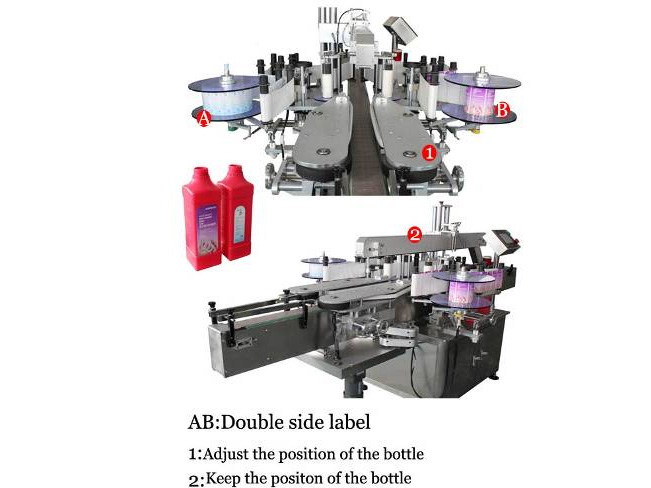

VK-DSL High Speed Servo Labeleren for- og bagside er anvendelig til mærkning af flad, firkantet eller anden beholder med mærkning foran og bagpå, den kan mærke to etiketter foran og bagpå på samme tid; Hvis du tilføjer en rund flaske enhed, kan den også mærke runde flasker med en eller to etiketter. Hvis du tilføjer et topetikettehoved, kan det også mærke en etiket oven på flasker, kasser, hætter og så videre.

Model: VK-DSL

BeskrivelseComponent ListFordeleDetailbillederArbejdsvideoKontakt osAndre Produkter

Det er anvendeligt til at mærke flade flasker, runde flasker og firkantede flasker på den ene side og dobbelte sider, såsom shampooflasker, flade smøreolieflasker, antibakteriel håndlotion runde flasker og så videre. To overskrifter og mærkning af to sider på én gang kan forbedre produktiviteten. Denne mærkningsmaskine er meget udbredt i daglige kemiske, kosmetiske, petrokemiske, farmaceutiske og andre industrier.

Tilpas med Mitsubishi PLC kontrol, Omron og LEUZE sensorer, Mitsubishi Servo motor eller delta servo motor. Det er let styring og betjening, arbejder stabilt og høj hastighed og nøjagtighed. Automatisk advarsel om fejl, ingen flaske ingen mærkning.

Model/tekniske parametre	VK-DSL
Mærkningshastighed (stk/min)	120-200 (i forhold til materiale og etiketstørrelse)
Mærkningsnøjagtighed (mm)	±1.0 mm (materiale og etiketstørrelser tælles ikke med)
Etiketstørrelse (mm)	(L)10-300 mm(H)10-250 mm
Materialestørrelse (mm)	Φ20-φ120mm(H)40-400mm
Rulle indvendig diameter (mm)	φ76mm
Rulle udvendig diameter (mm)	Maks: Φ320 mm
Maskinstørrelse (mm)	(L)2800(B)1400(H)1400(mm)
Strømforsyning	AC220V50Hz/60Hz1500W (Kan tilpasses)

Tegning

Automatisk-Dobbelt-Sidet-Mærkning-Maskin-tegning

Anvendelsesområde

(1) Gældende etiketter: mærkat, ikke-tørrende film, elektronisk overvågningskode, stregkode osv.
(2) Gældende produkter: produkter med etiketter, der skal anbringes på sideplanet, den store radianflade på siden og den periferiske overflade.
(3) Anvendelsesindustri: Udbredt i kosmetik, elektronik, medicin, hardware, plast og andre industrier.

Workflow:

Manuel placering af indklistrede produkter (on-line eller flaskehåndtering drejeskive) >> Automatisk adskillelse og korrektion og transport af produkter >> Produkttest >> Produktmærkning >> Indsamling af mærkede produkter (ind i næste proces) >> Afhentning af produkter.

Arbejde princip

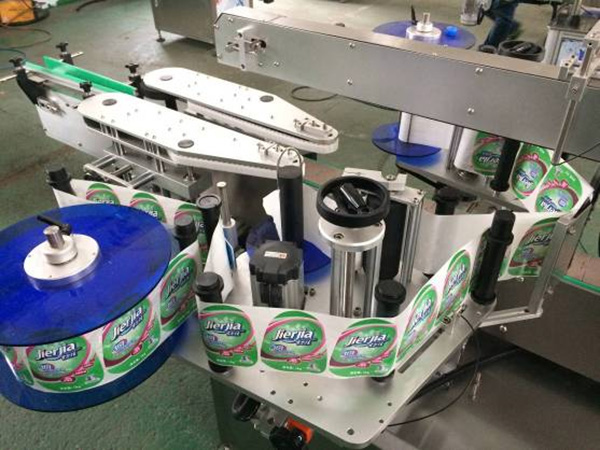

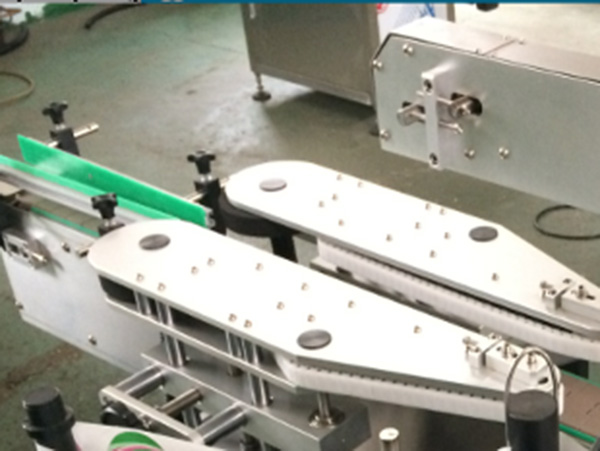

Efter at flaskerne er kommet ind i etiketteringsmaskinens transportbånd, føres flaskerne til etiketteringsmaskinen med konstant hastighed. Den mekaniske fikseringsanordning adskiller de klistrede genstande med en fast afstand og skubber de klistrede genstande langs transportbåndets retning. Efter det mekaniske system (drivhjul, mærkningshjul og rulle) trækker drivhjulet intermitterende etiketbåndet for at bevæge sig, og etiketten trækkes ud af rullen og klæbes på den genstand, der skal klæbes gennem mærkningsanordningen.

Valgfri funktioner og komponenter:

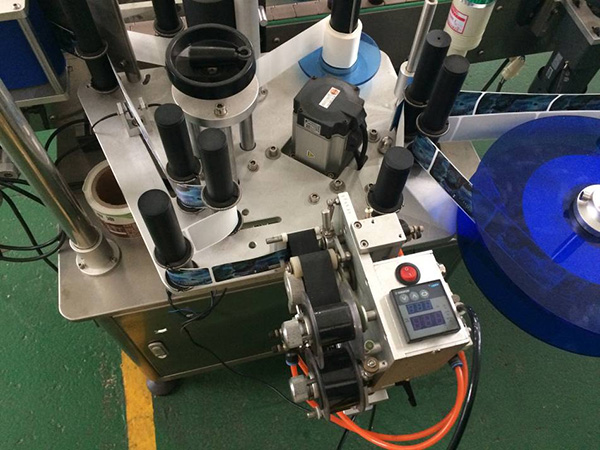

1. Kodeprinter: Hotprinteren kan udskrive produktionsdato, udløbsdato, batchnummer osv. Mærkning og etikettering er synkroniseret for at forbedre produktionseffektiviteten.

2. Inkjet-printer: den kan matche den almindelige inkjet-printer på markedet, spraykode på den angivne position af etiketten og perfekt kombinere med etikettemaskinen.

3. Universal sensor: almindelig sensor kan ikke registrere gennemsigtig etiket, så den skal bruges med specielle elektriske øje importeret fra Tyskland.

4. Læser: læs todimensionel kode, stregkode og anden information, let at etablere produktdatabase for produktsporbarhed.

Serienummer	NAVN	ITEM	brand	oprindelsesland
1	HMI	1	Siemens	Tyskland
2	PLC	1	Siemens	Tyskland
3	Mærkningsmotor	1	Panasonic	Japan
4	Mærkning af motordriver	1	Panasonic	Japan
5	Transportmotor	1	Jianming	Shanghai Kina
6	Transportørmotor frekvensomformer	1	Siemens	Tyskland
7	Flaskeopdelingsmotor	1	JSCC	Tyskland
8	Flaskedeler motorstyring	1	JSCC	Tyskland
9	Etiket motor	1	JSCC	Tyskland
10	Mærke motorstyring	1	JSCC	Tyskland
11	Lavspændings elektriske apparater	1	Schneider	Fransk vin
12	Etiket sensor	1	OMRON	Japan
13	Mærkningssensor	1	OMRON	Japan
14	Synkront tandrem	1	Bando	Japan
15	Pneumatiske komponenter	1	AirTAC	Taiwan, Kina
16	Transportbånd	1	Lilai	Shanghai Kina
17	ramme	1		Shanghai Kina
18	systemintegration	1		Shanghai Kina

1. Justeringen er enkel, og de forreste og bageste, venstre og højre, op og ned retninger, planhældningsvinkel og lodret plan hældningsvinkeljusteringssæder er konfigureret. Der er ingen dødvinkel for skift af forskellige flaskeformer, som opfylder GMP-produktionskravene;

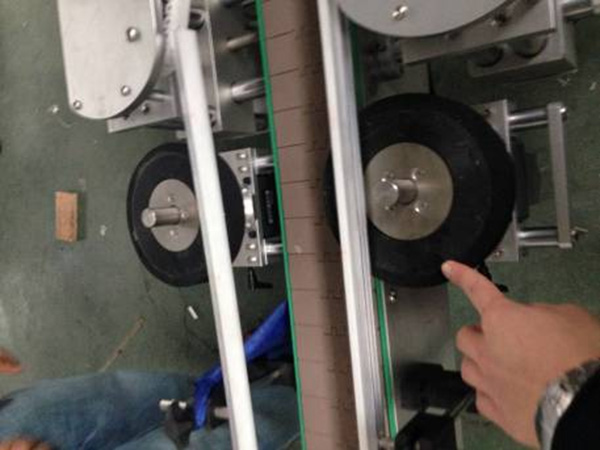

2. Automatisk flaskeadskillelse, eliminer effektivt flaskeseparation forårsaget af flaskefejl og forbedrer stabiliteten;

3. Det har automatisk nedlukningsfunktion, produktionstællingsfunktion, strømsparefunktion (når der ikke er nogen produktion inden for den indstillede tid, vil udstyret automatisk skifte til strømbesparende standbytilstand), prompt funktion af produktionsnummerindstilling, parameterindstillingsbeskyttelsesfunktion (parameterindstilling er opdelt i myndighedsstyring), hvilket er praktisk til produktionsstyring;

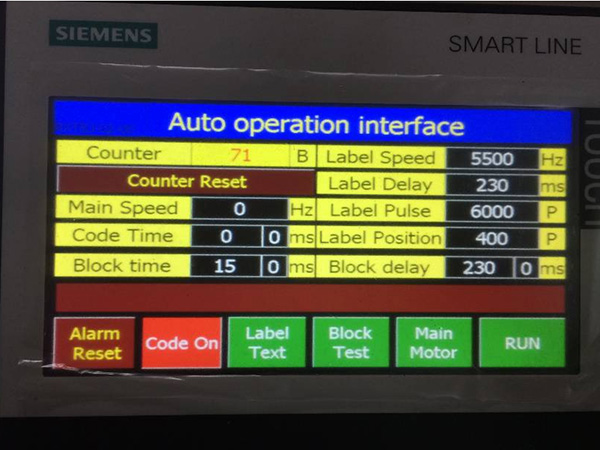

4. Kraftig funktion, farveberøringsskærmkontrol, kinesisk og engelsk valgfri betjeningsgrænseflade, praktisk og intuitiv, kraftfuld datahukommelsesfunktion, kan gemme 50 grupper af mærkningsparametre, med produktionstællingsfunktion, strømsparefunktion, promptfunktion til indstilling af produktionsnummer, parameter indstilling af beskyttelsesfunktion, bekvem produktionsstyring, omskifter til forskellig produktmærkning kan realiseres med én tast, uden gentagen fejlretning, enkel og hurtig God fejlmeddelelse og hjælpefunktion;

6. Høj stabilitet. Det importerede førstelinjemærke er vedtaget til målestandarden og måleobjektsensoren med høj detektionsfølsomhed, stabil ydeevne og holdbarhed; den stabile og holdbare ramme og forskellige dele vedtager standardiseret modulært design med komplet udskiftelighed og 24-timers drift for at sikre sikkerhed og stabilitet.

7. Det er sikkert og hygiejnisk. Urkassen er lavet af rustfrit stål SUS304 og T6 aluminiumslegering. Det vil aldrig ruste og opfylde GMP fremragende fremstillingsstandard;
